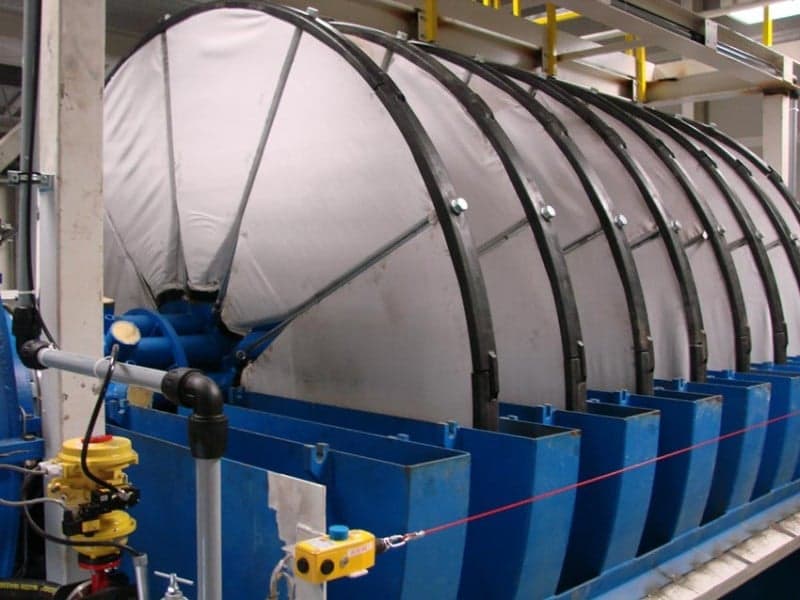

وکیوم دیسک فیلتر چیست؟ معرفی کامل Vacuum Disc Filter و نحوه عملکرد آن
وکیوم دیسک فیلتر (Vacuum Disc Filter) یکی از مهمترین تجهیزات فیلتراسیون صنعتی برای جداسازی جامد از مایع و آبگیری انواع دوغاب است. این دستگاه به دلیل عملکرد پیوسته، راندمان بالا و مصرف انرژی مناسب، در صنایع مختلف از جمله معادن، فرآوری مواد معدنی، صنایع شیمیایی، تصفیهخانهها، صنایع غذایی و بسیاری از خطوط تولید مورد استفاده قرار میگیرد.
اگر حجم بالایی از دوغاب نیاز به آبگیری داشته باشد، استفاده از وکیوم دیسک فیلتر یکی از اقتصادیترین و کارآمدترین گزینهها محسوب میشود. این دستگاه با ایجاد خلأ، مایع را از میان پارچه فیلتر عبور داده و ذرات جامد را بهصورت لایهای متراکم روی سطح دیسکها نگه میدارد.
وکیوم دیسک فیلتر چگونه کار میکند؟
اساس عملکرد وکیوم دیسک فیلتر بر ایجاد فشار منفی یا خلأ است. دیسکهای نصبشده روی محور مرکزی دستگاه بهصورت مداوم درون مخزن دوغاب میچرخند. همزمان با چرخش دیسکها، سیستم خلأ باعث مکش مایع از میان پارچه فیلتر شده و ذرات جامد روی سطح دیسک تجمع پیدا میکنند.
پس از خروج دیسک از داخل مخزن، خلأ همچنان ادامه پیدا میکند تا رطوبت باقیمانده کیک فیلتر کاهش یابد. در نهایت، با استفاده از سیستم تخلیه، لایه جامد از سطح دیسک جدا شده و سیکل فیلتراسیون مجدداً آغاز میشود.
به دلیل انجام این مراحل بهصورت کاملاً پیوسته، ظرفیت تولید دستگاه بسیار بالا بوده و بدون نیاز به توقف، عملیات آبگیری انجام میشود.
اجزای اصلی وکیوم دیسک فیلتر
استوانه مرکزی (محور اصلی)
در مرکز دستگاه یک استوانه توخالی قرار دارد که تمامی دیسکهای فیلتراسیون روی آن نصب میشوند. این محور بهصورت افقی قرار گرفته و توسط سیستم انتقال قدرت به گردش درمیآید.
دیسکهای فیلتراسیون
اصلیترین بخش دستگاه، دیسکهای فیلتراسیون هستند که از چندین قطاع مجزا تشکیل شدهاند. هر قطاع توسط پارچه فیلتر پوشانده میشود و وظیفه اصلی جداسازی ذرات جامد از مایع را برعهده دارد.
طراحی ماژولار این دیسکها موجب میشود در صورت آسیب دیدن هر بخش، تنها همان قسمت تعویض شود و نیازی به تعویض کل دیسک نباشد.
متریال ساخت دیسکها
با توجه به شرایط کاری و نوع مواد فرآوریشده، دیسکها معمولاً از متریالهای مقاوم مانند موارد زیر تولید میشوند:
- استیل ضدزنگ
- پلیمرهای مهندسی
- کامپوزیتهای مقاوم در برابر سایش
- آلیاژهای مقاوم در برابر خوردگی
این متریالها عمر مفید دستگاه را افزایش داده و هزینه تعمیرات را کاهش میدهند.

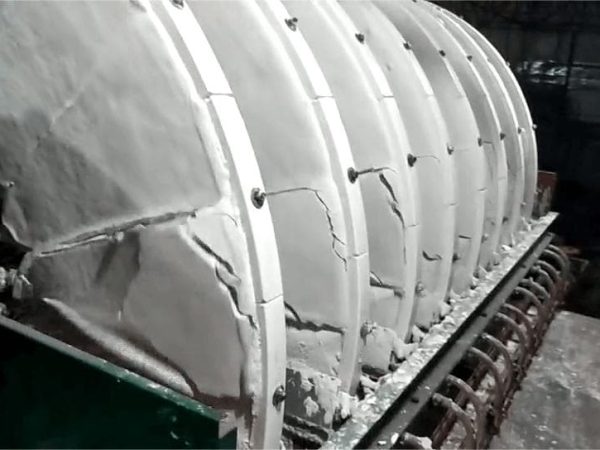

کیک فیلتر
در حین عملیات فیلتراسیون، ذرات جامد روی سطح دیسک تجمع پیدا کرده و لایهای به نام کیک فیلتر (Filter Cake) تشکیل میشود.
پس از خروج دیسک از داخل مخزن، هوای محیط باعث تبخیر بخشی از رطوبت میشود و سیستم خلأ نیز آب باقیمانده را خارج میکند تا کیک خشکتر شود.
سیستم تخلیه کیک
پس از تکمیل فرآیند آبگیری، کیک تشکیلشده باید از سطح دیسک جدا شود. این کار معمولاً به دو روش انجام میشود:
دمش هوای معکوس
در این روش، جریان هوا از داخل دیسک به سمت بیرون هدایت میشود و باعث جدا شدن کامل کیک از پارچه فیلتر خواهد شد.
تیغه یا اسکرپر تخلیه
در برخی مدلها از تیغههای مخصوص استفاده میشود که هنگام عبور دیسک، کیک را از سطح پارچه جدا میکنند.
همزن مخزن دوغاب
برای جلوگیری از تهنشین شدن ذرات جامد، داخل مخزن یک همزن صنعتی نصب میشود. این همزن باعث یکنواخت ماندن غلظت دوغاب شده و کیفیت فرآیند فیلتراسیون را افزایش میدهد.
سیستم انتقال قدرت
حرکت یکنواخت دیسکها توسط یک مجموعه شامل:
- الکتروموتور
- گیربکس
- چرخدنده
- پینیون
انجام میشود که امکان تنظیم سرعت دستگاه را نیز فراهم میکند.
مهمترین ویژگیهای وکیوم دیسک فیلتر
عملکرد کاملاً پیوسته
یکی از بزرگترین مزایای وکیوم دیسک فیلتر، انجام فرآیند فیلتراسیون بدون توقف است. این ویژگی موجب افزایش ظرفیت تولید، کاهش زمان خواب تجهیزات و بهرهوری بیشتر خطوط تولید میشود.
قابلیت تنظیم سرعت چرخش
سرعت دوران دیسکها متناسب با نوع دوغاب، اندازه ذرات و ظرفیت مورد نیاز قابل تنظیم است. این قابلیت باعث میشود میزان رطوبت کیک کاهش یافته و راندمان دستگاه افزایش پیدا کند.
شستشوی مداوم پارچه فیلتر
برای جلوگیری از گرفتگی منافذ پارچه، سیستم شستشوی اتوماتیک بهصورت مداوم سطح پارچه را تمیز میکند. این موضوع علاوه بر حفظ کیفیت فیلتراسیون، عمر پارچه فیلتر را نیز افزایش میدهد.
انتخاب پارچه فیلتر متناسب با کاربرد
بسته به نوع محصول، اندازه ذرات، دمای فرآیند و میزان خورندگی مواد، میتوان از انواع مختلف پارچههای فیلتر استفاده کرد. انتخاب صحیح پارچه تأثیر مستقیمی بر کیفیت آبگیری و عملکرد دستگاه دارد.
امکان شستشوی کیک فیلتر
در بسیاری از صنایع، لازم است کیک تشکیلشده پیش از تخلیه شسته شود تا ناخالصیها حذف یا مواد ارزشمند بازیابی شوند. وکیوم دیسک فیلتر این امکان را فراهم میکند که شستشوی کیک بهصورت پیوسته و با آب یا محلولهای مخصوص انجام شود.
تعمیر و نگهداری آسان
طراحی ماژولار و دسترسی مناسب به قطعات، سرویس و تعمیر دستگاه را بسیار ساده کرده است. همچنین استفاده از سیستم کنترل مکانیزه باعث کاهش توقفهای ناگهانی و افزایش پایداری عملکرد دستگاه میشود.
هزینه بهرهبرداری پایین
مصرف انرژی مناسب، استهلاک کم قطعات، طول عمر بالای تجهیزات و کاهش نیاز به نیروی انسانی، باعث شده است هزینههای عملیاتی وکیوم دیسک فیلتر در مقایسه با بسیاری از روشهای آبگیری کمتر باشد.
مزایای استفاده از وکیوم دیسک فیلتر
استفاده از وکیوم دیسک فیلتر مزایای متعددی برای صنایع مختلف به همراه دارد که از مهمترین آنها میتوان به موارد زیر اشاره کرد:
- ظرفیت بالای آبگیری دوغاب
- عملکرد کاملاً پیوسته
- مصرف انرژی اقتصادی
- کاهش رطوبت کیک فیلتر
- نگهداری آسان و هزینه پایین تعمیرات
- قابلیت استفاده در خطوط تولید با ظرفیت بالا
- امکان شستشوی کیک و پارچه فیلتر
- طول عمر زیاد تجهیزات
- راندمان بالا در جداسازی جامد از مایع
کاربردهای وکیوم دیسک فیلتر
امروزه این دستگاه در صنایع مختلف کاربرد گستردهای دارد، از جمله:
- صنایع معدنی و فرآوری کنسانتره
- کارخانههای تولید سیمان
- صنایع فولاد
- صنایع شیمیایی
- صنایع غذایی
- تصفیهخانههای آب و فاضلاب
- صنایع کاغذسازی
- صنایع سرامیک و کاشی
- صنایع رنگ و رزین
وکیوم دیسک فیلتر یکی از پیشرفتهترین تجهیزات فیلتراسیون صنعتی برای آبگیری دوغاب و جداسازی جامد از مایع است. طراحی پیوسته، ظرفیت عملیاتی بالا، هزینه بهرهبرداری پایین و قابلیت سفارشیسازی، این دستگاه را به انتخابی ایدهآل برای بسیاری از صنایع تبدیل کرده است. انتخاب صحیح نوع دستگاه، پارچه فیلتر و شرایط بهرهبرداری، نقش مهمی در افزایش راندمان و کاهش هزینههای تولید خواهد داشت.
