در صنایع پالایش نفت و تولید روانکارها، یکی از مراحل حیاتی و پیچیده، فرآیند جداسازی پارافین (وکس) از روغنهای پایه است. این فرآیند که با نام “وکسگیری” یا “دِوکسینگ” (Dewaxing) شناخته میشود، نقش تعیینکنندهای در کیفیت نهایی محصولات نفتی ایفا میکند. در میان تجهیزات متعدد مورد استفاده در این صنعت، فیلتر درام دوار افقی یا فیلتر جدا کننده وکس از روغن (Horizontal Rotary Drum Filter) به عنوان یکی از کارآمدترین و پرکاربردترین سیستمهای فیلتراسیون پیوسته شناخته میشود. این دستگاه با بهرهگیری از مکانیزم خلأ و چرخش پیوسته، قادر است کریستالهای وکس را از دوغاب سرد شده حاوی روغن و حلال، با بازدهی بالا جداسازی نماید.
آشنایی با فیلتر درام دوار افقی

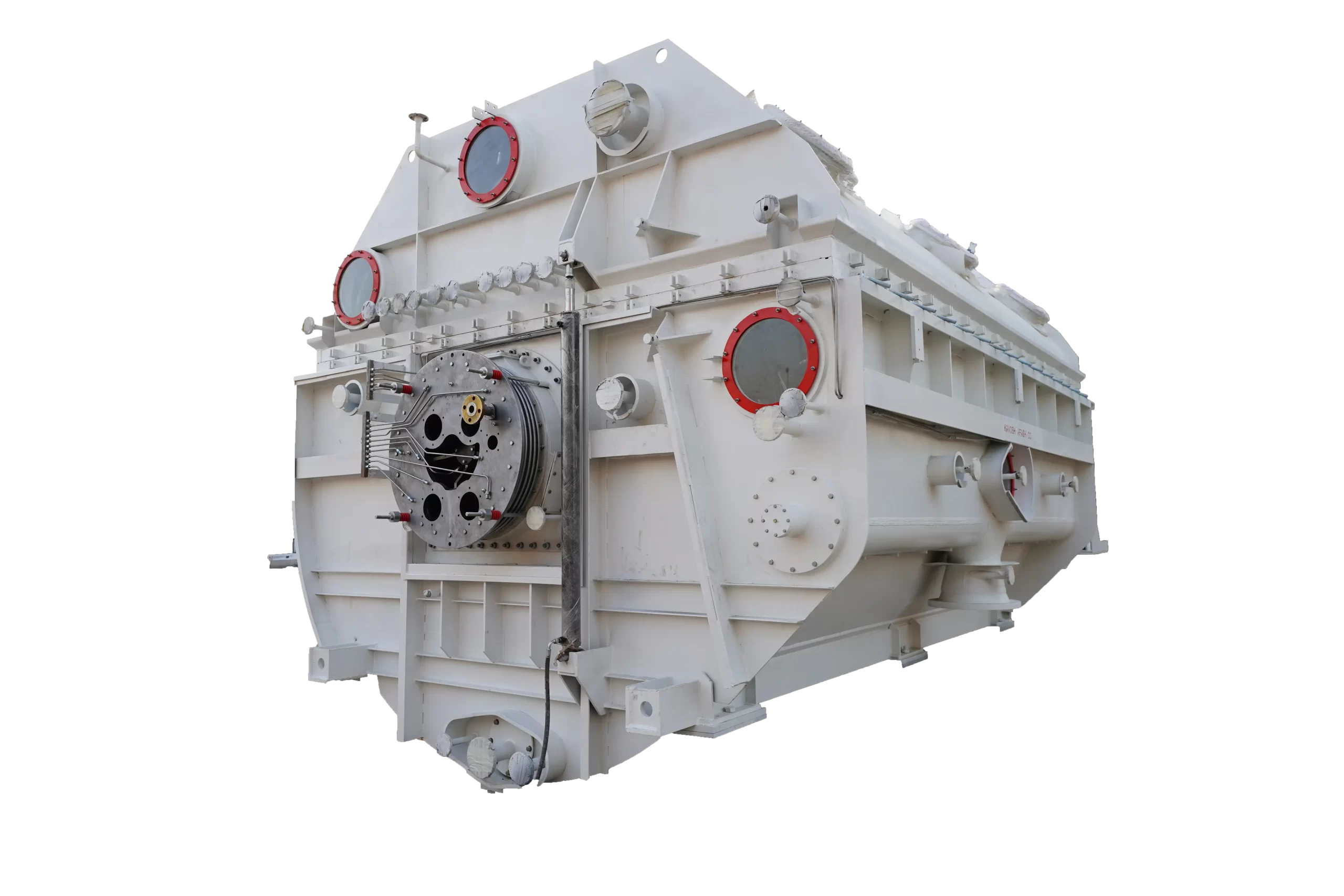

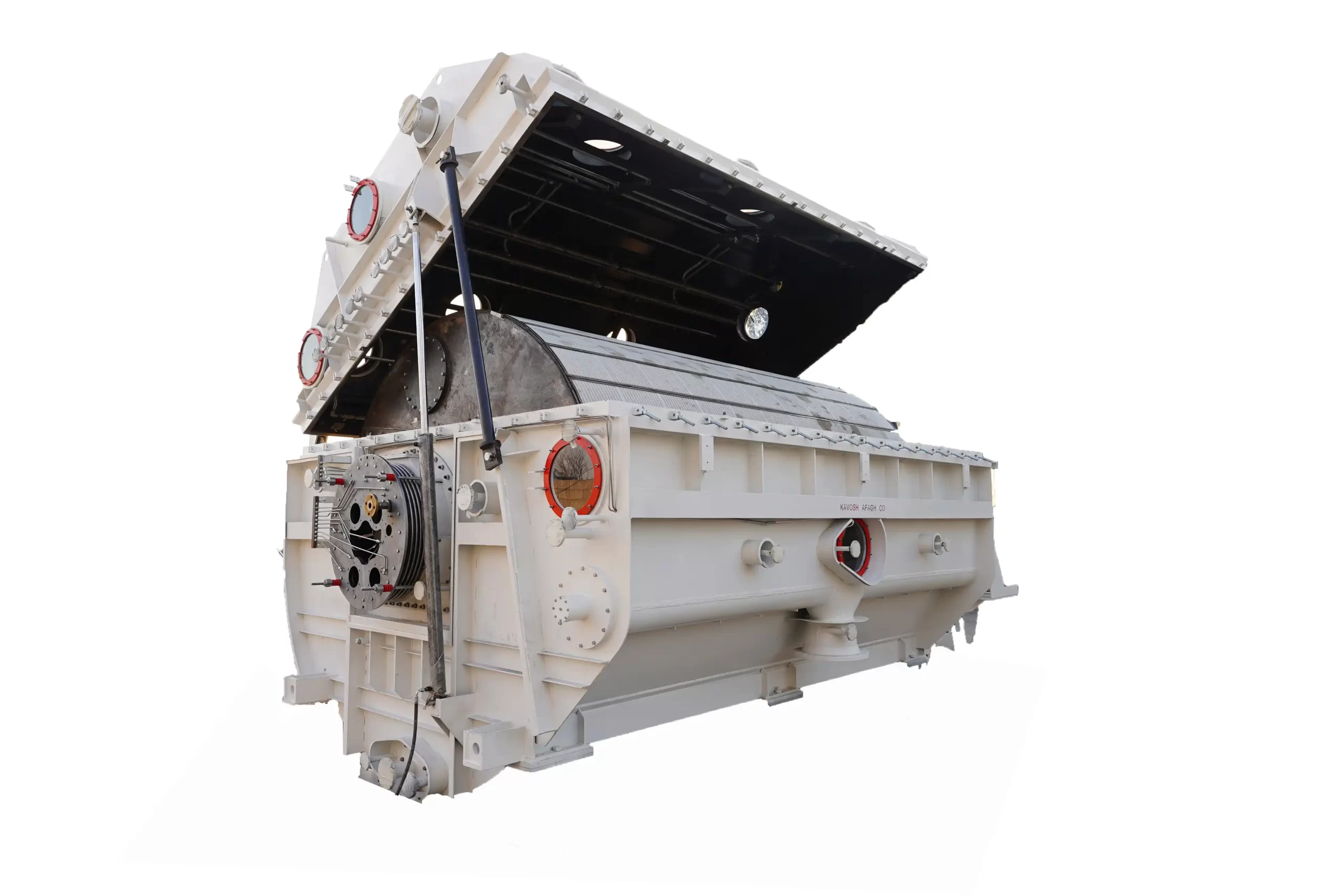

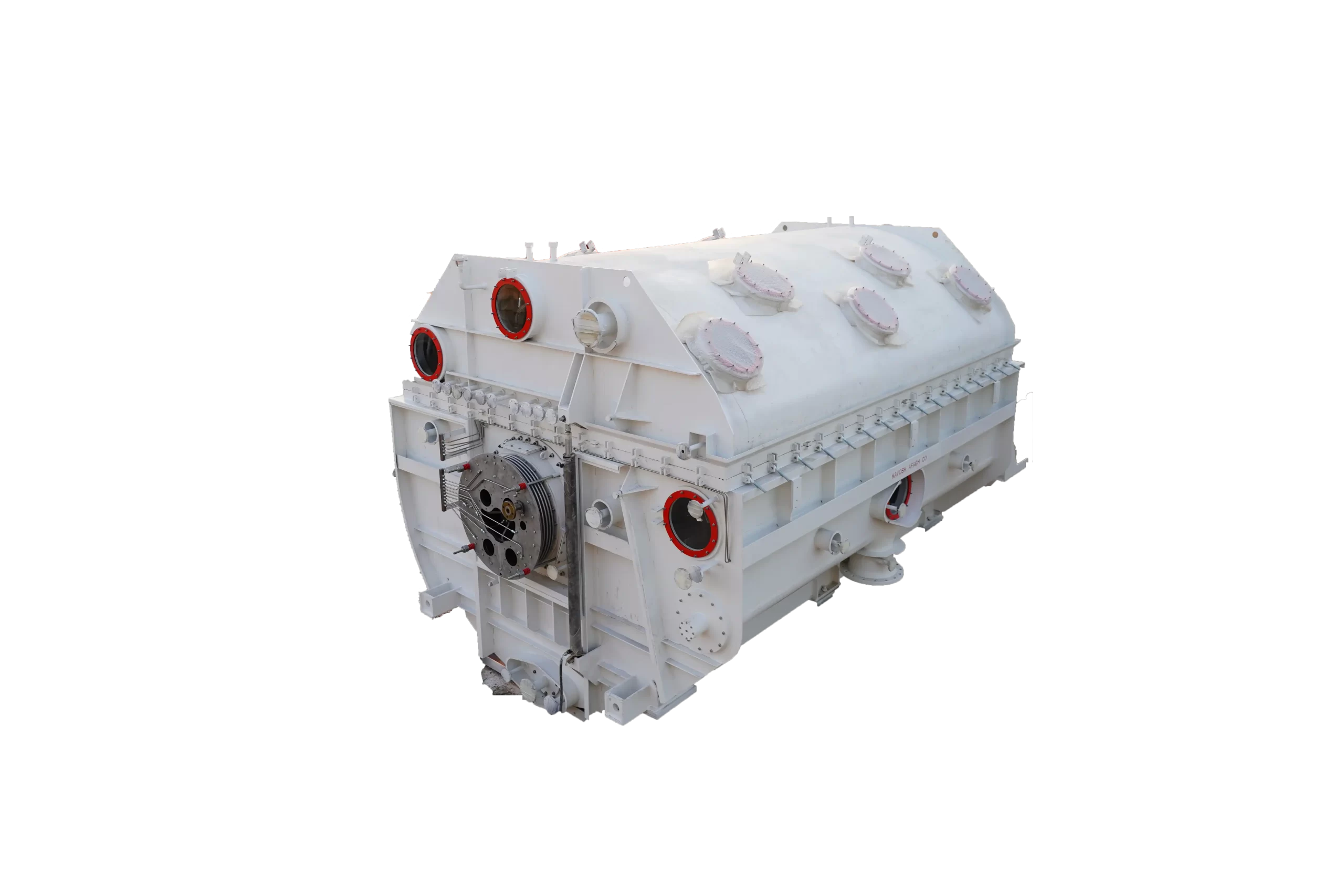

فیلتر جدا کننده وکس از روغن، یک دستگاه فیلتراسیون پیوسته از نوع خلأ است که در آن یک استوانه توخالی (درام) به صورت افقی قرار گرفته و بخشی از محیط خود را درون یک مخزن حاوی دوغاب سرد فرو میبرد. این تجهیزات عمدتاً در صنایع نفت، پتروشیمی و فرآوری مواد معدنی کاربرد دارند، اما استفاده از آنها در فرآیند وکسگیری روغنهای موتور، به دلیل حساسیت بالا به دما و شرایط عملیاتی خاص، از اهمیت ویژهای برخوردار است.
اصول طراحی و ساختار کلی
فیلترهای درام دوار بر اساس استانداردهای دقیق مهندسی طراحی میشوند تا بتوانند در شرایط عملیاتی سخت و محیطهای باز (Open Air) به طور پیوسته فعالیت کنند. بدنه اصلی این فیلترها از یک درام استوانهای تشکیل شده که روی سطح خارجی آن، یک محیط صافی (Filter Medium) مانند پارچههای مخصوص یا توریهای فلزی نصب میشود.
مخزن فیلتر (Filter Tank) در پایین دستگاه قرار گرفته و دوغاب ورودی به طور خودکار در آن تزریق میشود. سیستم داخلی درام شامل لولههایی است که به محفظههای جداگانه (Compartments) متصل هستند و وظیفه توزیع یکنواخت خلأ و گازهای مورد نیاز را بر عهده دارند.
مشخصات فنی کلیدی (برگرفته از استانداردهای صنعتی)
بر اساس مستندات فنی معتبر، فیلتر جدا کننده وکس از روغن مورد استفاده در فرآیند وکسگیری دارای مشخصات زیر هستند:
۱. ابعاد و ظرفیتها
-
قطر درام (Drum Diameter): ۳۳۵۲ میلیمتر (که معادل حدود ۳.۳۵ متر است)
-
طول درام (Drum Face): متغیر از ۲۰۰۰ میلیمتر (۲ متر) تا ۱۰۰۰۰ میلیمتر (۱۰ متر) بسته به ظرفیت تولید
-
سطح فیلتراسیون (Filter Operating Surface): بین ۲۰ متر مربع تا ۱۰۰ متر مربع
-
وزن خالص دستگاه (Net Weight): از ۲۰,۰۰۰ کیلوگرم تا ۵۰,۰۰۰ کیلوگرم
۲. درصد غوطهوری درام (Submergence)
فیلتر درام دوار افقی به گونهای طراحی شدهاند که حدود ۵۰ درصد از محیط درام در دوغاب موجود در مخزن فرو میرود. این میزان غوطهوری بهینه، تعادل مناسبی بین زمان تماس دوغاب با سطح صافی و زمان لازم برای آبگیری، شستشو و تخلیه کیک ایجاد میکند.
۳. جهت چرخش (Right Hand / Left Hand)
دستگاهها بنا به نیاز کارفرما و چیدمان خط تولید، میتوانند به صورت راستگرد (Right Hand) یا چپگرد (Left Hand) ساخته شوند. این قابلیت، انعطافپذیری بالایی در نصب و راهاندازی در فضاهای مختلف فراهم میآورد.
شرایط عملیاتی و محیطی
محدوده دمایی
طراحی این فیلترها بر اساس تحمل دمایی گسترده صورت میگیرد:
-
دمای طراحی (Design Temperature): از ۳۵- درجه سانتیگراد تا ۹۰+ درجه سانتیگراد
-
دمای عملیاتی (Operating Temperature): از ۲۰.۵- درجه سانتیگراد تا ۷۵+ درجه سانتیگراد
این محدوده دمایی نشان میدهد که تجهیز باید توانایی کار در شرایط سرمایش شدید (برای حفظ کریستالهای وکس) و همچنین شرایط گرمایشی در هنگام شستشو یا پاکسازی را داشته باشد.
محدوده فشار
سیستم خلأ در این فیلترها نقش کلیدی دارد:
-
فشار طراحی (Design Pressure): ۰.۰۷ بار گِیج (bar g)
-
فشار عملیاتی (Operating Pressure): بین ۰.۰۲ تا ۰.۰۴ بار گِیج
-
فشار تست (Test Pressure): ۰.۱۰۵ بار گِیج
همانطور که مشاهده میشود، دستگاه در فشارهای پایینتر از اتمسفر (زیر خلأ) کار میکند و این خلأ، نیروی محرکه اصلی برای عبور مایع از میان محیط صافی و تشکیل کیک است.
محیط عملیاتی و مواد شیمیایی درگیر
یکی از چالشهای اساسی در فرآیند وکسگیری، استفاده از حلالهای آلی نظیر MEK (متیلاتیلکتون) و تولوئن است. این ترکیبات شیمیایی، علاوه بر خاصیت انحلالپذیری بالا، بسیار فرار و آتشگیر هستند. از این رو:
-
فضای داخلی فیلتر با گاز خنثی (Inert Gas) مانند نیتروژن یا دیاکسید کربن، اتمسفریته میشود تا از بروز انفجار یا آتشسوزی جلوگیری به عمل آید.
-
تمامی قطعات در تماس با دوغاب و حلال، از مواد مقاوم در برابر خوردگی (معمولاً فولاد ضدزنگ یا فولاد کربنی با پوششهای خاص) ساخته میشوند.
-
سیستم باید کاملاً آببندی شده باشد تا از نشت حلال به محیط بیرون و ورود هوای مرطوب به داخل جلوگیری شود.
شرح کامل فرآیند عملیاتی (چرخه فیلتراسیون)
فرآیند فیلتراسیون در این دستگاهها به صورت چرخهای و پیوسته انجام میشود. با چرخش درام، هر بخش از محیط صافی به ترتیب مراحل زیر را طی میکند:
مرحله ۱: تشکیل کیک (Cake Pick-up)
در این مرحله، درام در حال چرخش، بخشی از سطح خود را در دوغاب سرد فرو میبرد. دوغاب حاوی کریستالهای وکس، روغن و حلال، با سطح صافی تماس پیدا میکند.
مکانیزم عملکرد:
-
با اعمال خلأ (Vacuum) از طریق لولههای داخلی درام که در زیر محیط صافی قرار دارند، جریان مایع به سمت داخل درام کشیده میشود.
-
کریستالهای جامد وکس که اندازه بزرگتری دارند، بر روی سطح صافی باقی مانده و به تدریج لایهای به نام “کیک وکس” را تشکیل میدهند.
-
مایع عبوری (که شامل حلال و روغن حل شده در آن است) تحت عنوان فیلتریت (Filtrate) از طریق سیستم لولههای داخلی جمعآوری شده و به سمت شیر اتوماتیک فیلتریت هدایت میشود.
نکته کلیدی: ضخامت کیک باید به دقت کنترل شود. کیک نازل باعث عبور کریستالها و کاهش کیفیت فیلتریت میشود و کیک ضخیم نیز افت فشار را افزایش داده و راندمان را کاهش میدهد.
مرحله ۲: شستشوی کیک (Cake Washing)
پس از خروج درام از محفظه دوغاب، کیک تشکیل شده حاوی مقداری روغن و حلال باقیمانده است. برای افزایش خلوص وکس و بازیابی حداکثری روغن، مرحله شستشو انجام میشود.
چگونگی اجرا:
-
یک سیستم پاشش یا توزیعکننده، حلال سرد شده را به صورت یک لایه نازک و یکنواخت روی سطح کیک وکس میپاشد.
-
این حلال تازه، روغن باقیمانده درون کیک را شسته و با خود خارج میسازد.
-
در این مرحله نیز خلأ همچنان برقرار است و مخلوط حلال و روغن شسته شده، از طریق لولههای داخلی درام مکیده میشود.
اهمیت: شستشوی مؤثر میتواند میزان روغن موجود در وکس نهایی را تا کمتر از ۰.۵ درصد وزنی کاهش دهد که این امر برای کیفیت محصول نهایی حیاتی است.
مرحله ۳: خشکسازی کیک (Cake Drying)
پس از شستشو، کیک هنوز حاوی مقادیری حلال است که باید پیش از تخلیه، حذف شود.
روش انجام:
-
گاز خنثی (اینرت) با دمای کنترل شده، از میان کیک عبور داده میشود.
-
این گاز، حلال باقیمانده را تبخیر کرده و با خود به سمت سیستم خلأ میبرد.
-
در نتیجه، کیک وکس با درصد رطوبت حلالی بسیار پایین (معمولاً کمتر از ۵ درصد وزنی) به مرحله بعد میرود.
خشکسازی مناسب، نه تنها کیفیت وکس را افزایش میدهد، بلکه خطرات ناشی از احتراق حلال در مراحل بعدی را نیز کاهش میدهد.
مرحله ۴: پاکسازی بین محفظهای (Intra-Compartment Purge)
یکی از نکات ظریف در طراحی این فیلترها، وجود محفظههای مجزا در داخل درام است. هر محفظه به لولههای جداگانه متصل است.
عملکرد پاکسازی:
-
در حالی که خلأ به لولههای جلویی (Leading Pipes) اعمال میشود، گاز خنثی به لولههای عقبی (Trailing Pipes) دمیده میشود.
-
این عمل باعث میشود تا هرگونه مایع باقیمانده در لولهها و محفظهها، به سمت جلو رانده شده و از سیستم خارج شود.
-
این مرحله از اختلاط مایعات با یکدیگر و تشکیل رسوب در مسیرهای داخلی جلوگیری میکند.
مرحله ۵: تخلیه کیک (Cake Discharge)
آخرین مرحله، جداسازی فیزیکی کیک وکس از سطح درام است.
روش انجام:
-
در این مرحله، به جای خلأ، گاز خنثی تحت فشار از سمت داخل درام به بیرون دمیده میشود (Blow Back). این فشار، کیک را از سطح صافی جدا میکند.
-
یک تیغه هدایتکننده (Deflector Blade) با زاویه مناسب، کیک جدا شده را به سمت پایین هدایت میکند.
-
کیک وارد یک نقاله مارپیچی (Helical Screw Conveyor) در کف مخزن جمعآوری میشود.
-
نقاله مارپیچ، کیک وکس را به سمت خروجی دستگاه منتقل میکند تا برای مراحل بعدی (مانند آبگیری نهایی یا بستهبندی) آماده شود.
پس از تخلیه، محیط صافی تمیز شده و با چرخش مجدد درام، وارد مرحله تشکیل کیک جدید میشود.
کنترل سطح دوغاب و سیستم اتوماتیک
یکی از پارامترهای بسیار مهم در عملکرد پایدار فیلتر، ثابت نگه داشتن سطح دوغاب در مخزن است. تغذیه دوغاب به مخزن به صورت خودکار و توسط یک سیستم کنترلی انجام میشود که شامل موارد زیر است:
-
سنسورهای سطح (Level Sensors): برای اندازهگیری لحظهای ارتفاع دوغاب
-
شیرهای کنترل (Control Valves): برای تنظیم دبی ورودی
-
سیستم PLC: برای پردازش دادهها و صدور فرمان به شیرها
دلیل اهمیت این کنترل، حفظ درصد غوطهوری ثابت (۵۰ درصد) است. اگر سطح دوغاب کاهش یابد، سطح مؤثر تماس کاهش یافته و ظرفیت تولید پایین میآید. اگر سطح افزایش یابد، ممکن است دوغاب از مخزن سرریز کرده یا درام بیش از حد در مایع فرو رود که این امر نیز به افت راندمان و افزایش بار موتور منجر میشود.
جمعآوری فیلتریت و مدیریت جریان
سیستم داخلی لولههای درام، نقش حیاتی در هدایت فیلتریت (مایع عبور کرده از کیک) دارد. فیلتریت پس از عبور از محیط صافی، وارد لولههای شعاعی شده و سپس به یک کلکتور مرکزی میریزد. از آنجا، از طریق یک شیر اتوماتیک فیلتریت (Automatic Filtrate Valve) به سمت خروجی اصلی هدایت میشود.
این شیرها معمولاً به گونهای طراحی میشوند که بتوانند به سرعت بین مراحل مختلف (تشکیل کیک، شستشو، خشکسازی و تخلیه) سوئیچ کنند و از اختلاط جریانهای با کیفیت متفاوت جلوگیری نمایند.
طراحی برای شرایط خاص (گاز خنثی و حلالها)
همانطور که اشاره شد، یکی از چالشهای اصلی در وکسگیری، استفاده از حلالهای قابل اشتعال مانند MEK و تولوئن است. این حلالها در مجاورت اکسیژن، مخلوط انفجاری تشکیل میدهند. بنابراین:
-
اتمسفر داخلی فیلتر همواره با گاز خنثی (معمولاً نیتروژن) پُر میشود.
-
سیستم خلأ نیز به گونهای طراحی شده که اکسیژن ورودی به حداقل برسد.
-
تمامی قطعات الکتریکی و موتورها از نوع ضد انفجار (Explosion-Proof) هستند.
-
سیستمهای اطفای حریق و سنسورهای تشخیص گاز نیز در نقاط حساس نصب میشوند.
مزایای استفاده از فیلتر درام دوار افقی
۱. عملکرد پیوسته: بر خلاف فیلترهای پرس که به صورت ناپیوسته کار میکنند، این دستگاه میتواند به طور ۲۴ ساعته و بدون توقف فعالیت کند.
۲. کیفیت بالای محصول: با کنترل دقیق مراحل شستشو و خشکسازی، میتوان وکسی با خلوص بالا (بیش از ۹۹ درصد) تولید کرد.
۳. بازیابی حلال: سیستم خلأ و گاز خنثی، امکان بازیابی حلال را فراهم میکند که از نظر اقتصادی بسیار مقرون به صرفه است.
۴. انعطافپذیری: امکان تنظیم سرعت چرخش درام، فشار خلأ و دبی شستشو، این دستگاه را برای طیف وسیعی از خوراکها مناسب میسازد.
۵. حفظ کیفیت روغن: فرآیند سریع و در دمای پایین، از تخریب حرارتی روغن جلوگیری کرده و ویسکوزیته و شاخص رنگ آن را حفظ میکند.
چالشهای عملیاتی و راهکارها
۱. گرفتگی محیط صافی
با گذشت زمان، ذرات ریز وکس یا مواد خارجی ممکن است منافذ محیط صافی را مسدود کنند.
راهکار: استفاده از سیستم شستشوی معکوس (Backwash) با گاز خنثی یا حلال داغ در فواصل زمانی معین.
۲. نوسان خلأ
نوسان در خلأ میتواند باعث تشکیل کیک نامنظم شود.
راهکار: استفاده از مخازن ذخیره خلأ (Vacuum Receiver) و کنترلکنندههای فشار دقیق.
۳. اتلاف حلال
با توجه به فرار بودن حلالها، هرگونه نشتی میتواند هزینهبر و خطرناک باشد.
راهکار: بازبینی دورهای آببندها (Seals) و اتصالات و استفاده از سیستمهای پایش نشتی.
بخش یازدهم: نکات نگهداری و تعمیرات (نت)
برای حفظ عملکرد بهینه فیلتر درام دوار، برنامه نت منظم ضروری است:
-
بازرسی روزانه: بررسی سطح دوغاب، فشار خلأ، دمای گاز خنثی و وضعیت تیغه تخلیه.
-
بازرسی هفتگی: بررسی اتصالات الکتریکی، روانکاری بلبرینگها و چک کردن وضعیت تسمهها یا گیربکس.
-
بازرسی ماهانه: نمونهبرداری از فیلتریت و کیک برای آنالیز کیفیت، تست عملکرد شیرهای اتوماتیک.
-
بازرسی فصلی: تعویض محیط صافی در صورت نیاز، کالیبراسیون سنسورها و شیرها.
مقایسه با سایر سیستمهای فیلتراسیون
| ویژگی | فیلتر درام دوار | فیلتر پرس | سانتریفیوژ |
|---|---|---|---|
| حالت عملیات | پیوسته | ناپیوسته | پیوسته |
| هزینه انرژی | متوسط | پایین | بالا |
| کیفیت کیک | خوب | عالی | متوسط |
| بازیابی حلال | عالی | متوسط | خوب |
| فضای مورد نیاز | زیاد | کم | متوسط |
| هزینه نگهداری | متوسط | پایین | بالا |
با توجه به جدول فوق، فیلتر درام دوار به دلیل عملکرد پیوسته و بازدهی بالا در بازیابی حلال، گزینه اول برای فرآیند وکسگیری در مقیاس صنعتی محسوب میشود.
ملاحظات زیستمحیطی و ایمنی
با توجه به ماهیت شیمیایی فرآیند، رعایت نکات زیستمحیطی و ایمنی بسیار حائز اهمیت است:
-
کنترل انتشارات: سیستم خلأ و گاز خنثی باید به گونهای طراحی شوند که هیچ گونه انتشار حلال به اتمسفر نداشته باشند. استفاده از کندانسورهای ثانویه برای بازیابی حلالهای تبخیر شده الزامی است.
-
مدیریت پسماند: کیک وکس خروجی، گرچه محصول اصلی است، اما ممکن است حاوی مقادیر جزئی حلال باشد که باید قبل از دفع یا فروش، تصفیه شود.
-
ایمنی در برابر آتش: تمامی تجهیزات الکتریکی باید ضد انفجار (EX) باشند و سیستم اطفای حریق اتوماتیک (مانند سیستم CO2 یا فوم) در اطراف دستگاه نصب شود.
-
استانداردهای بینالمللی: این تجهیزات معمولاً مطابق با استانداردهای API (موسسه نفت آمریکا)، ASME (مهندسین مکانیک آمریکا) و ATEX (دستورالعمل اتحادیه اروپا برای تجهیزات در معرض انفجار) طراحی و ساخته میشوند.
آیندهپژوهی و نوآوریها
با پیشرفت تکنولوژی، نسل جدید فیلترهای درام دوار افقی دارای ویژگیهای زیر هستند:
-
سیستمهای کنترل هوشمند: استفاده از هوش مصنوعی و یادگیری ماشین برای پیشبینی زمان تعویض محیط صافی و بهینهسازی خودکار پارامترها.
-
مواد پیشرفته: استفاده از غشاهای سرامیکی یا پلیمری با مقاومت بالا در برابر حلالها و دماهای پایین.
-
بازیابی انرژی: طراحی سیستمهای بازیابی گرمای اتلافی از گازهای خروجی برای کاهش مصرف انرژی.
-
اینترنت اشیا (IoT): اتصال دستگاه به شبکه مرکزی کنترل برای پایش لحظهای و ارسال هشدارهای خودکار به اپراتورها از طریق تلفن همراه.
نتیجهگیری
فیلتر درام دوار افقی، یکی از پیشرفتهترین و مؤثرترین تجهیزات در صنعت پالایش نفت به ویژه در فرآیند وکسگیری است. با طراحی دقیق، رعایت استانداردهای ایمنی و بهرهگیری از سیستمهای کنترل پیشرفته، این دستگاه قادر است با کیفیت بالا و هزینه بهینه، کریستالهای وکس را از دوغاب روغن و حلال جداسازی کند.
درک عمیق از مراحل پنجگانه عملیاتی (تشکیل کیک، شستشو، خشکسازی، پاکسازی و تخلیه) و همچنین آگاهی از مشخصات فنی نظیر ابعاد، دما، فشار و نوع حلال، برای موفقیت در راهاندازی و نگهداری این تجهیزات حیاتی است.
با توجه به افزایش تقاضا برای روانکارهای با کیفیت بالا و همچنین مقررات زیستمحیطی سختگیرانهتر، انتظار میرود که استفاده از فیلترهای درام دوار با قابلیتهای هوشمند و کممصرف، در سالهای آینده رشد چشمگیری داشته باشد. سرمایهگذاری در این تکنولوژی، نه تنها به افزایش بهرهوری و کاهش هزینهها کمک میکند، بلکه گامی مؤثر در جهت تولید پایدار و مسئولانه در صنعت نفت به شمار میرود.
