نوار نقاله حلزونی چیست؟ آشنایی کامل با اسکرو کانوایر، انواع، کاربردها و مزایا
نوار نقاله حلزونی یا اسکرو کانوایر (Screw Conveyor) یکی از پرکاربردترین تجهیزات انتقال مواد در صنایع مختلف است که برای جابهجایی انواع مواد پودری، گرانولی، دانهای و فله طراحی شده است. این سیستم به دلیل ساختار ساده، عملکرد مطمئن و هزینه نگهداری پایین، در صنایعی مانند سیمان، معدن، صنایع غذایی، کشاورزی، شیمیایی، دارویی و بازیافت کاربرد گستردهای دارد.
اگر به دنبال یک سیستم انتقال مواد با ظرفیت بالا، اشغال فضای کم و عملکرد پیوسته هستید، نوار نقاله ماردونی میتواند یکی از بهترین گزینهها باشد.
نوار نقاله حلزونی (اسکرو کانوایر) چیست؟
اسکرو کانوایر دستگاهی است که با استفاده از یک مارپیچ فلزی یا ماردون، مواد را در داخل یک لوله یا کانال مخصوص به حرکت درمیآورد. چرخش مداوم این مارپیچ باعث میشود مواد از نقطه ورودی به سمت خروجی منتقل شوند.
این تجهیزات با نامهای مختلفی مانند نوار نقاله ماردون، نوار نقاله مارپیچی، ماردون انتقال مواد و Screw Conveyor شناخته میشوند و برای انتقال انواع مواد خشک، نیمهمرطوب و حتی برخی مواد چسبنده مورد استفاده قرار میگیرند.
یکی از سادهترین نمونههای عملکرد این سیستم را میتوان در چرخگوشت مشاهده کرد؛ جایی که یک مارپیچ داخلی گوشت را به سمت تیغه هدایت میکند. همین مکانیزم در مقیاس صنعتی برای انتقال انواع مواد اولیه به کار گرفته میشود.
نحوه عملکرد نوار نقاله حلزونی
اساس کار اسکرو کانوایر بر پایه چرخش یک مارپیچ داخل محفظه است. مواد اولیه از طریق ورودی وارد دستگاه شده و با چرخش ماردون به سمت خروجی هدایت میشوند.
این فرآیند بهصورت یکنواخت، پیوسته و بدون نیاز به دخالت اپراتور انجام میشود و موجب افزایش سرعت انتقال مواد و کاهش هدررفت محصول خواهد شد.
در سیستمهای افقی، انتقال مواد با بیشترین راندمان انجام میشود، اما بسته به نوع طراحی، امکان انتقال مواد در مسیرهای شیبدار یا حتی عمودی نیز وجود دارد.
اجزای اصلی اسکرو کانوایر
عملکرد صحیح نوار نقاله ماردونی به هماهنگی اجزای مختلف آن بستگی دارد. مهمترین قطعات این دستگاه عبارتاند از:
ماردون (مارپیچ انتقال)
مهمترین بخش دستگاه که با چرخش خود مواد را در مسیر تعیینشده جابهجا میکند. طراحی گام، قطر و ضخامت ماردون بر اساس نوع ماده و ظرفیت موردنیاز انتخاب میشود.
شفت مرکزی
شفت، محور اصلی نصب مارپیچ است و نیروی موتور را به ماردون منتقل میکند تا حرکت یکنواخت ایجاد شود.
موتور و گیربکس
الکتروموتور و گیربکس نیروی لازم برای چرخش مارپیچ را تأمین کرده و امکان تنظیم سرعت انتقال مواد را فراهم میکنند.
یاتاقانها
یاتاقانها وظیفه نگهداری شفت و کاهش اصطکاک هنگام چرخش را بر عهده دارند و موجب افزایش عمر دستگاه میشوند.
بدنه یا محفظه انتقال
مارپیچ داخل یک لوله یا کانال فلزی قرار میگیرد که از خروج مواد، آلودگی محیط و هدررفت محصول جلوگیری میکند.
ورودی و خروجی مواد
مواد از طریق داکت ورودی وارد دستگاه شده و پس از انتقال، از قسمت خروجی تخلیه میشوند.
مشخصات فنی نوار نقاله حلزونی
اسکرو کانوایرها بسته به نوع کاربرد میتوانند با مشخصات مختلف تولید شوند، اما مهمترین ویژگیهای آنها عبارتاند از:
- ظرفیت بالای انتقال مواد
- امکان طراحی در طولها و قطرهای مختلف
- قابلیت نصب در فضاهای محدود
- جلوگیری از هدررفت و آلودگی مواد
- انتقال یکنواخت و پیوسته
- قابلیت کار در مسیرهای افقی، شیبدار و عمودی
- مصرف انرژی مناسب
- تعمیر و نگهداری آسان
- طول عمر بالا
- قابلیت سفارشیسازی بر اساس نوع مواد
انواع نوار نقاله حلزونی
با توجه به نوع کاربرد و شرایط نصب، اسکرو کانوایرها در مدلهای مختلفی تولید میشوند.اسکرو کانوایر افقی
رایجترین نوع نوار نقاله حلزونی که برای انتقال مواد بین دو نقطه در مسیرهای افقی استفاده میشود. این مدل بیشترین راندمان انتقال را دارد و در اغلب صنایع کاربرد دارد.
نوار نقاله حلزونی عمودی
این مدل برای انتقال مواد در ارتفاع طراحی شده و میتواند مواد را در زوایای نزدیک به ۹۰ درجه جابهجا کند. استفاده از آن باعث صرفهجویی در فضای نصب میشود.
اسکرو کانوایر بدون شفت
در این مدل، مارپیچ بدون شفت مرکزی طراحی شده است. به همین دلیل برای انتقال مواد چسبنده، خمیری، مرطوب یا الیافی عملکرد بسیار مناسبی دارد و احتمال گرفتگی دستگاه به حداقل میرسد.
نوار نقاله حلزونی منعطف
اسکرو کانوایر منعطف از لولههای انعطافپذیر ساخته میشود و برای محیطهایی که فضای نصب محدود یا مسیر انتقال پیچیده دارند، گزینهای ایدهآل است.

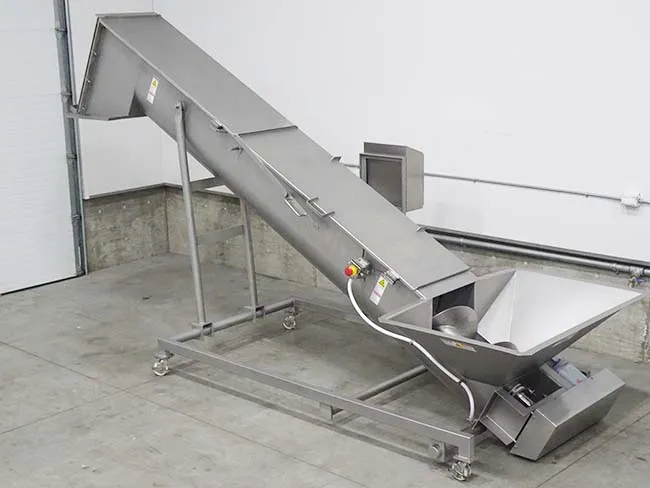

اسکرو کانوایر پرتابل
مدل پرتابل یا قابل حمل بهگونهای طراحی شده که بتوان آن را بهراحتی بین بخشهای مختلف کارخانه جابهجا کرد. این ویژگی باعث کاهش هزینه خرید چندین سیستم انتقال میشود.
نوار نقاله با گام ثابت
در این مدل، فاصله بین پرههای مارپیچ در تمام طول دستگاه یکسان است. این طراحی برای انتقال یکنواخت حجم زیادی از مواد مناسب بوده و در اکثر صنایع مورد استفاده قرار میگیرد.
نوار نقاله با گام متغیر
در این نوع اسکرو کانوایر، فاصله بین پرهها در طول مسیر تغییر میکند. این ویژگی موجب کنترل بهتر دبی خروجی، فشردهسازی مواد و افزایش دقت در انتقال میشود.
اسکرو کانوایر U شکل
این مدل دارای بدنه U شکل است و امکان انتقال حجم بالایی از مواد در مسیرهای طولانی را فراهم میکند. همچنین در برخی کاربردها قابلیت حرکت رفت و برگشتی نیز دارد.
مزایای استفاده از نوار نقاله حلزونی
استفاده از اسکرو کانوایر مزایای متعددی برای خطوط تولید به همراه دارد که مهمترین آنها عبارتاند از:
- انتقال سریع و یکنواخت مواد
- کاهش هدررفت محصول
- جلوگیری از انتشار گردوغبار
- اشغال فضای کم
- قابلیت طراحی سفارشی
- هزینه نگهداری پایین
- عملکرد پیوسته و بدون وقفه
- نصب و راهاندازی آسان
- مناسب برای انتقال انواع مواد فله، پودری و گرانولی
- امکان استفاده در خطوط کاملاً اتوماتیک
کاربردهای نوار نقاله حلزونی
به دلیل انعطافپذیری بالا، اسکرو کانوایر در صنایع متعددی مورد استفاده قرار میگیرد، از جمله:
- صنایع سیمان
- معادن و فرآوری مواد معدنی
- صنایع غذایی
- صنایع شیمیایی
- صنایع دارویی
- کارخانههای تولید خوراک دام و طیور
- صنایع پلاستیک
- صنایع بازیافت
- صنایع کشاورزی
- صنایع فولاد و ریختهگری
نوار نقاله حلزونی یا Screw Conveyor یکی از کارآمدترین تجهیزات انتقال مواد در صنایع مختلف محسوب میشود. طراحی ساده، قابلیت سفارشیسازی، هزینه نگهداری پایین و امکان انتقال انواع مواد پودری، گرانولی و فله باعث شده است این سیستم به یکی از رایجترین تجهیزات خطوط تولید تبدیل شود. انتخاب نوع مناسب اسکرو کانوایر بر اساس جنس مواد، ظرفیت انتقال، زاویه نصب و شرایط محیطی، نقش مهمی در افزایش راندمان و کاهش هزینههای عملیاتی خواهد داشت.
